ZJSDX三相电能表现场校验仪

产品特性
使用掌上电脑，中文界面操作简单。可存储500只电能表测试数据及谷、峰、平、总电表底数。可测量校验三相三线、三相四线、单相电能表、低压电流互感器和电流互感器的角差及比差。可显示电压、电流、相位、有功功率、无功功率、相量图和功率因数等。相量图零度参考点可任意设定，全新计算方法，无论电流大小均不影响查出48种接线方式，校验电能表时，可输入手动脉冲、光电头脉冲及电子式电能表脉冲。现场使用极为方便。
技术参数
电压量程 30V～480V 5A
端
子		 有功电能、功率 ±0.1%
电压误差 ±0.1% 无功电能、功率 ±0.2%
电流量程
(过载一倍)		 端子 0.1-5A宽量程
（保证指标）		 电    流 ±0.1%
5A
钳
表		 有功电能、功率 ±0.2% ±0.5%
钳表 5A、100A
500A、1000A		 无功电能、功率 ±0.2% ±0.5%
电    流  ±0.2% ±0.5%
输入频率范围 45-55Hz 自检电流 5A
频率测量误差 ±0.01Hz 自检误差 ±0.1%
相位测量范围 -180°~ +180° 大电流
钳		 有功电能、功率 ±0.2% ±0.5%
最大相位误差 ±0.1° 无功电能、功率 ±0.2% ±0.5%
谐波测量 ±0.1% 电    流 ±0.2% ±0.5%
谐波测量范围 2-21次 其 它 变比测量 ±0.2% ±0.5%
脉冲常数 低频 5A 3600P/kWh 电压影响 < ±0.01%
其它 3600*(5/Ie)P/kWh 频率影响 < ±0.01%
高
频		 5A 3.6x107 P/kWh 温度影响 < ±0.005%/℃
其它 3.6x107 *(5/Ie)
P/kWh		 24小时变差 < ±0.01%
谐波影响 < ±0.01%
  注：Ie－－额定电流 开机稳定时间 <3分钟
工作电源 AC 55V - 480V 环 境 温 度 -25℃- +45℃
功    耗 < 10W 相 对 湿 度 40%-95%
外形尺寸 245mm * 168mm * 67mm 重       量 < 1.5 kg

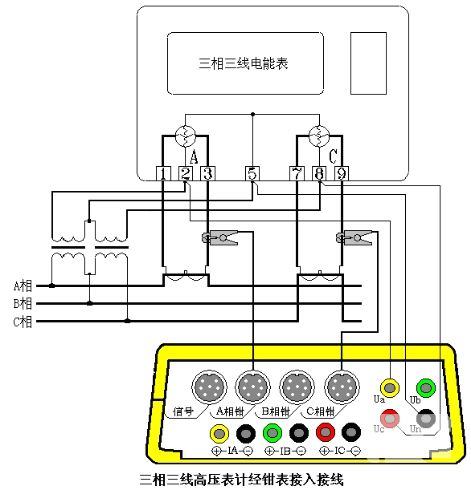

接线图
