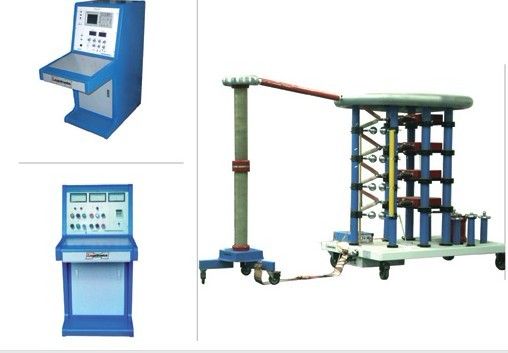

ZJLDC雷电冲击电压发生器


产品特性
■ 冲击电压发生器主要用以检验电气设备耐受冲击电压稳定的能力,广泛应用于氧化锌避雷器阀片进行冲击电压试验,气象防雷也可以用于其它研究性试验。 ■ 这八种波形参数及其偏差均符合有关国家标准的要求。测控一体化,自动化程度高,抗干扰能力强。电容分压器方波响应好,陡波分压器响应速度时间快,测量精度高。采用最先进的回路设计方法,回路电感最小,效率最高。
技术参数
■ 按照不同的要求,能在同台设备上产生如下波形,使设备设计紧凑实现一机多能。
■ 1500kV/μs合成绝缘子陡波:冲击电压幅值600kV。
■ 2500kV/μs线路绝缘陡波,冲击电压幅值500kV。
■ 1.2/50μs雷电:冲击电压效率大于90%。
■ 2~5μs雷电截波:冲击电压效率大于90%。
■ 250/2500μs操作:冲击电压效率大于80%。
■ TF>15μs振荡雷电:冲击电压效率大于130%。
■ TCr>100μs振荡操作:冲击电压效率大于120%。
■ TCr>100μsTZ>1000ps变压器感应操作:冲击电压,最大幅值1300 kV。

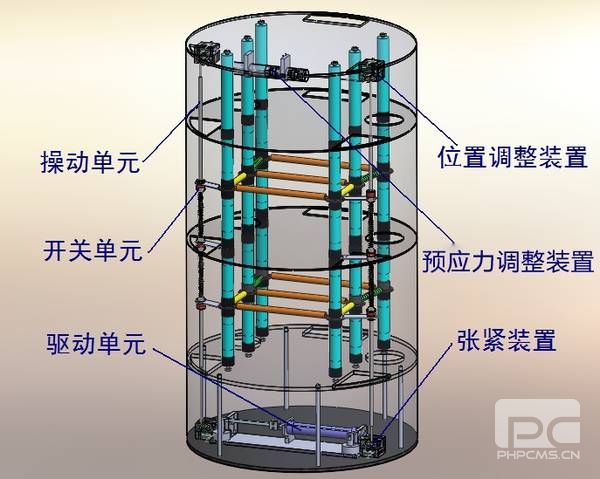

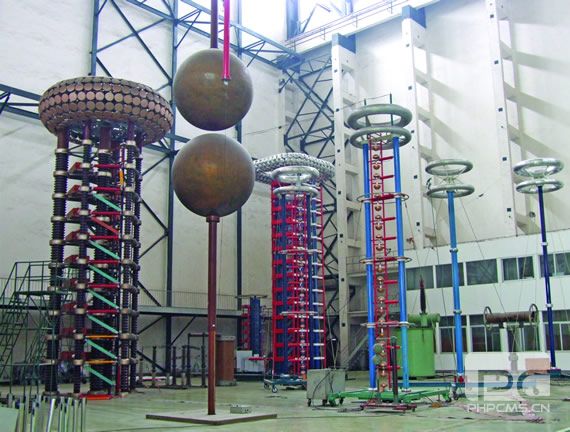

原理及现场
