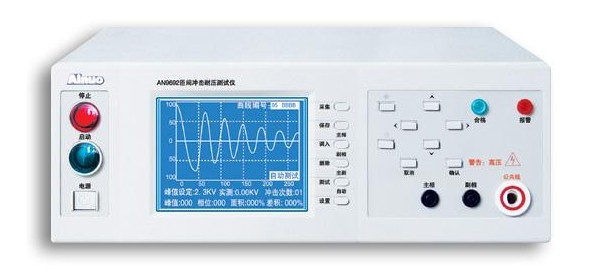

ZJZJN 匝间冲击耐压测试仪系列

产品特性
      ZJZNG匝间冲击耐压测试仪（即数字式程控匝间仪）可高效的、非破坏性的对有线圈绕组的部件进行电气试验。其原理是对标准线圈绕组和被测试绕组施加相同的脉冲电压，比较两者的瞬态波形，以测试被测线圈的品质。瞬态波形也就是线圈内发生的衰减振荡的波形，可同时判断该绕组的电感量、品质因素、绕组的圈数差及匝间短路的情况，在有铁芯的情况下，还可以判断其材质的差别等。在施加高压脉冲的情况下，电晕放电的发生还可以对绝缘不良进行判断。总之，标志线圈品质的各个要素，可以在极短的时间内检查完成。本仪器通过微型计算机技术把波形的各种参数量化处理，再用直观的波形和数据进行显示和判断，操作简单，判断准确，自动化程度高。

技术参数


1、输入电压：220V±5%；频率50Hz/60Hz±2%；

2、测试范围：0.1～5KVP范围内连续可调；精度±5%

3、触发次数：25次/秒--50次/秒

4、波前时间：0.1 - 0.5 µs (标准规定)

5、峰值输出电压：0～5KVP

6、脉冲电容：0.1μF -0.2μF（也可按要求另选）

7、最大输出能量：20J

8、功   耗：1000VA

9、绝缘电阻：电源输入端对机架的绝缘电阻≥20MΩ

10、介电强度：电源输入端对机架能承受1500V/50Hz 1min耐压试验无飞狐、无击穿现象；

11、环境温度：0～40度；

相对湿度：40度时≤80%；

波形容差：±3%

13.外形尺寸：520×430×220；

14.重量：40kg

15.式样：柜式

16.示波器技术参数阅附件（示波器说明）

17.适用范围：额定电压1140V及以下低压大功率电机单个线棒及整机匝间绝缘冲击耐电压试验
