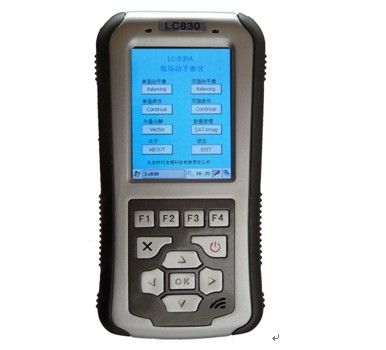

ZJDPB 手持式现场动平衡仪


产品特性
1.具有单面、双面平衡能力,可适合不同种类转子的现场平衡 2.向导式动平衡功能:软件根据测量数据快速解算出配重质量及其角度,提供了完善的向导式动平衡功能,操作者只要按向导进行就可以轻松完成动平衡校正。 3.可以从已保存的未完成动平衡过程继续进行动平衡 4.利用现场原有安装条件,开停机2~3次; 5.矢量分解:对解算出的平衡质量进行合理的矢量分解,以满足现场安装的客观要求。 6. 平衡方法:试重法和影响系数法; 7.试重估算:根据输入的转子资料自动估算出合理的动平衡试重质量,并可给出动平衡效果的结论。 8.平衡报表生成及输出; 9.转速测量范围:60~20000r/min 10.一次平衡可使不平衡量减少80%以上 11.振动烈度精度5% 12. 平衡等级,可以达到G2.5

技术参数

操作系统:WINCE
存储容量:512M
液晶显示:3.5寸真彩液晶屏,320×240象素
触摸屏:全屏幕触摸操作
通讯:USB接口
电源:外接电源及锂电池供电,适用电池时工作时间大于6小时
工作温度范围:(-10~50)℃
湿度:95% RH非冷凝
硬件采集板技术参数
振动采集通道数: LC830为单通道,LC830A为双通道,另外配置1个转速通道
各振动通道绝对独立的信号处理,确保各通道信号的独立性,杜绝通道间干扰
硬件多通道同时采样保持,确保多通道振动信号的绝对同相位。
硬件程控增益放大器,放大倍数1、2、4、8、16、32、64、128、256自动调节,有效地提高了信号的信噪比
硬件多重信号滤波,最大限度的灵活的获得目标信号。
包括:低通滤波: 600Hz到15K分段可调
高通滤波: 0.1Hz、10Hz、400Hz、1KHz
抗混滤波: 硬件自动调节
硬件积分处理,可以获得振动加速度、速度、位移三种信号
高精度的AD转换器:14位A/D,300K
系统频率分析范围:0.1Hz—100KHz
电 源: 交/直流供电


接线图
