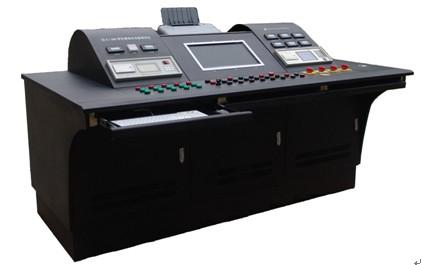

ZJBZ 变压器综合试验台


产品特性
ZJBZ系列变压器综合测试台适用供配电系统,电力变压器制造厂,工矿等企业单位,变压器综合试验台能真实地判断电力变压器的空载电流,空载损耗,阻抗电压和负载损耗,准确的测量电力变压器直流电阻,变比,实施状态诊断,确保安全运行,为监测或修造变压器提供了可靠的数据。
技术参数

    1.被试变压器容量:500kVA~63000kVA;电压等级:6kV,10kV,35kV,110kV,220,500kV;
    2.直流电阻测量精度:0.2%;测量电流2A、5A、10A、20A;测量范围:2mΩ~2KΩ;
    3.变比测量精度:0.2%,测量范围:1~10000;
    4.空负载空载电流、短路阻抗测量精度:0.2%;空负载损耗测量精度:0.2%±0.05D;功率因素:0.01-1.00;
    5.交流耐压输出电压:50kV~100kV~200kV;
    6.感应耐压输出电压:800V~22kV~70kV。

包含产品

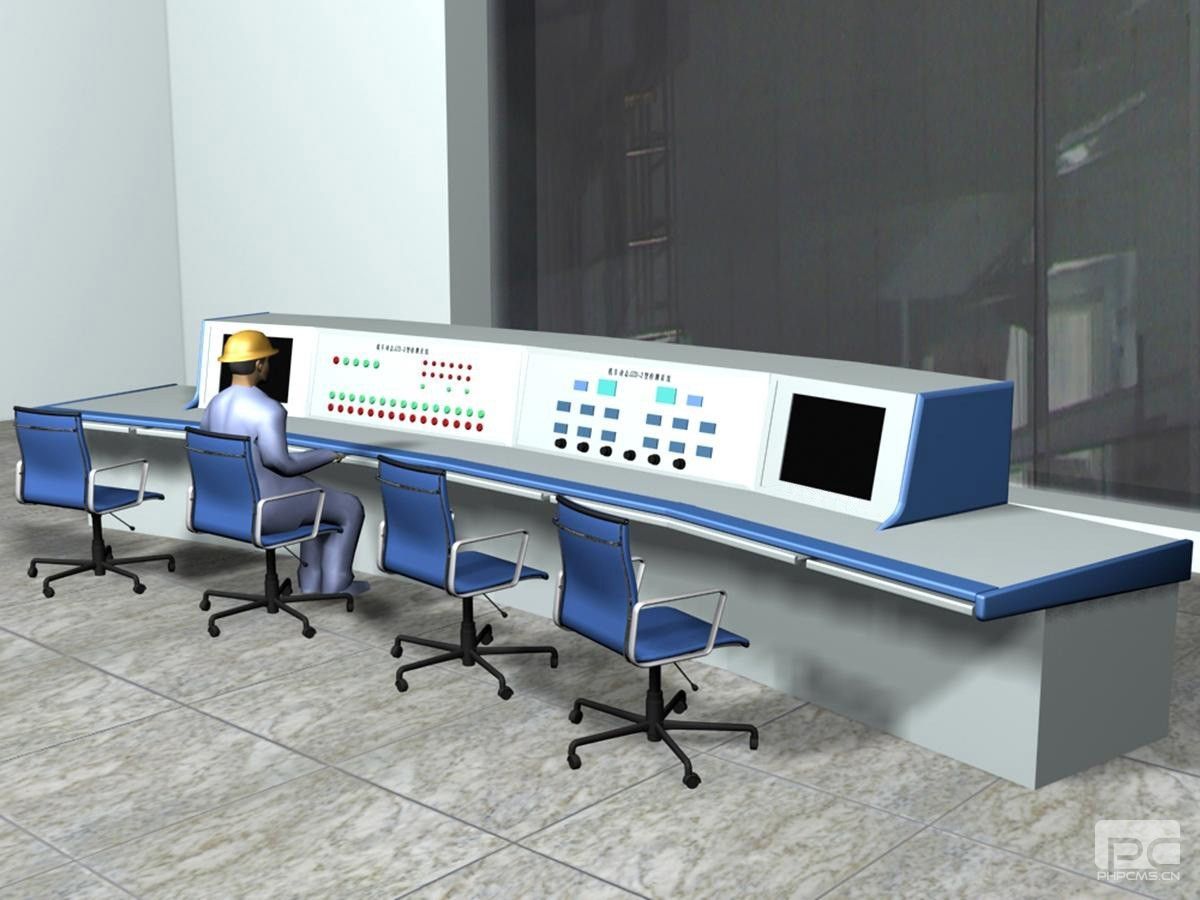

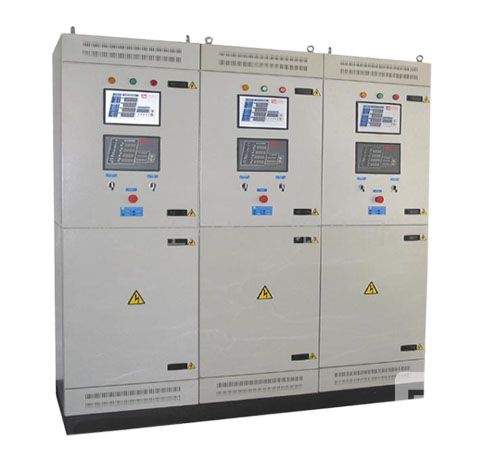

变压器综合试验台                                   高压互感器柜(35KV及以上需要)

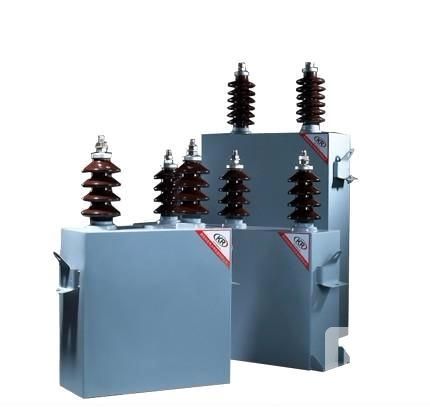

补偿电容(110KV及以上需要)

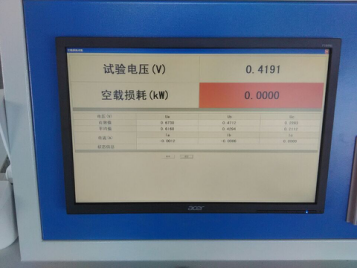

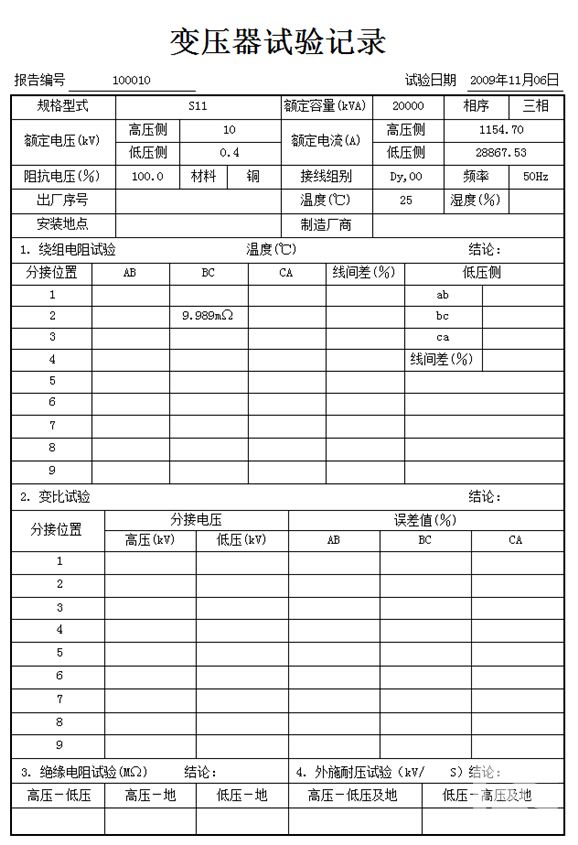

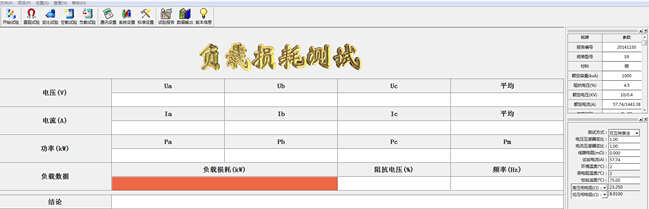

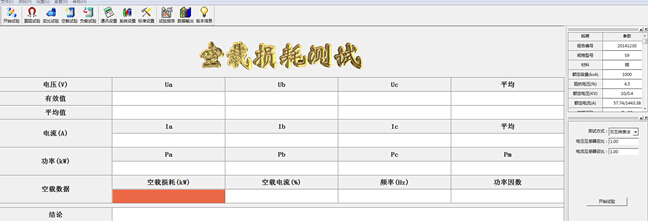

测试数据

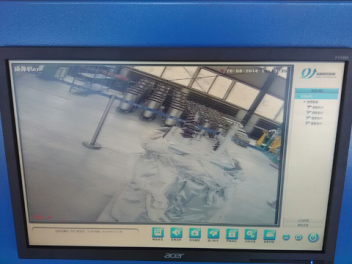

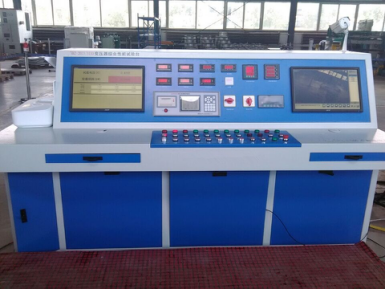

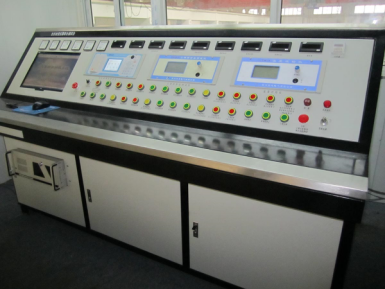

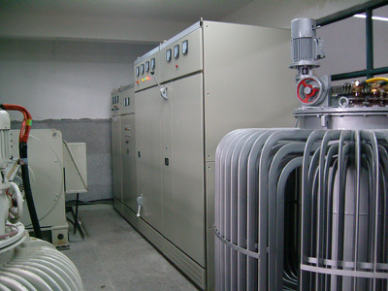

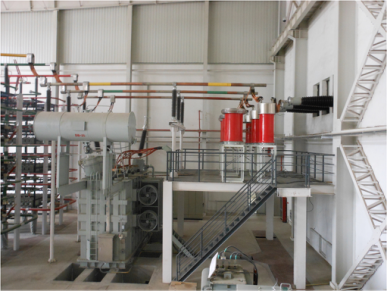

现场图片
