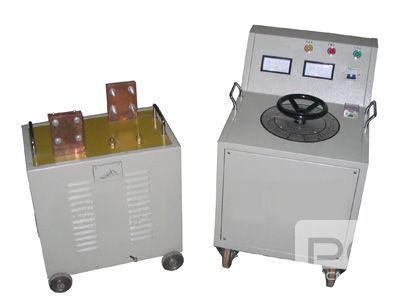

ZJDDG系列大电流发生器



产品特性

        ZJDDG系列大电流发生器由升流器和操作台构成。适用于50Hz多种开关、电流互感器和其他电气设备的电流负载试验和温升试验。

技术参数


型号规格 容量(KVA) 初级输入 次级输出
电压(V) 电流(A) 电压(V) 电流(A)
  ZJDDG-3kVA/500A 2.5 220 13.6 5 0～500
  ZJDDG -5kVA/1000A 5 220 22.7 5 0～1000
  ZJDDG-10kVA/2000A 10 220 46 5 0～2000
  ZJDDG-12.5kVA/2500A 12.5 220 57 5 0～2500
  ZJDDG-15kVA/3000A 15 220 68 5 0～3000
  ZJDDG-20kVA/4000A 20 380 50 5 0～4000
  ZJDDG-25kVA/5000A 25 380 62.5 5 0～5000
  ZJDDG-40kVA//8000A 40 380 100 5 0～8000
  ZJDDG-50kVA/10000A 50 380 125 5 0～10000
  ZJDDG-75kVA/15000A 75 380 188 5 0～15000
  ZJDDG-100kVA/20000A 100 380 250 5 0～20000

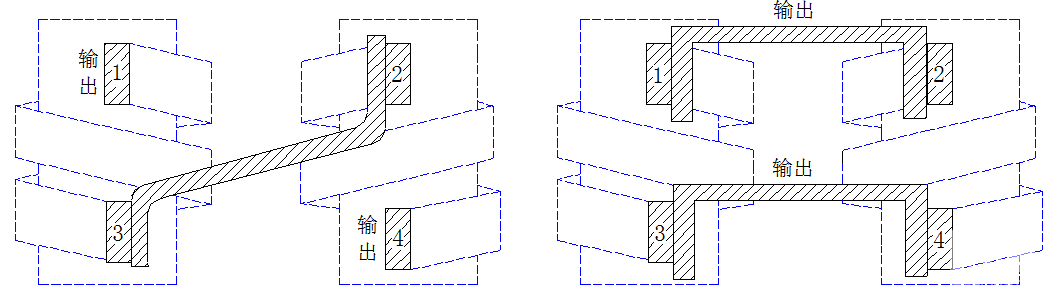

接线图
