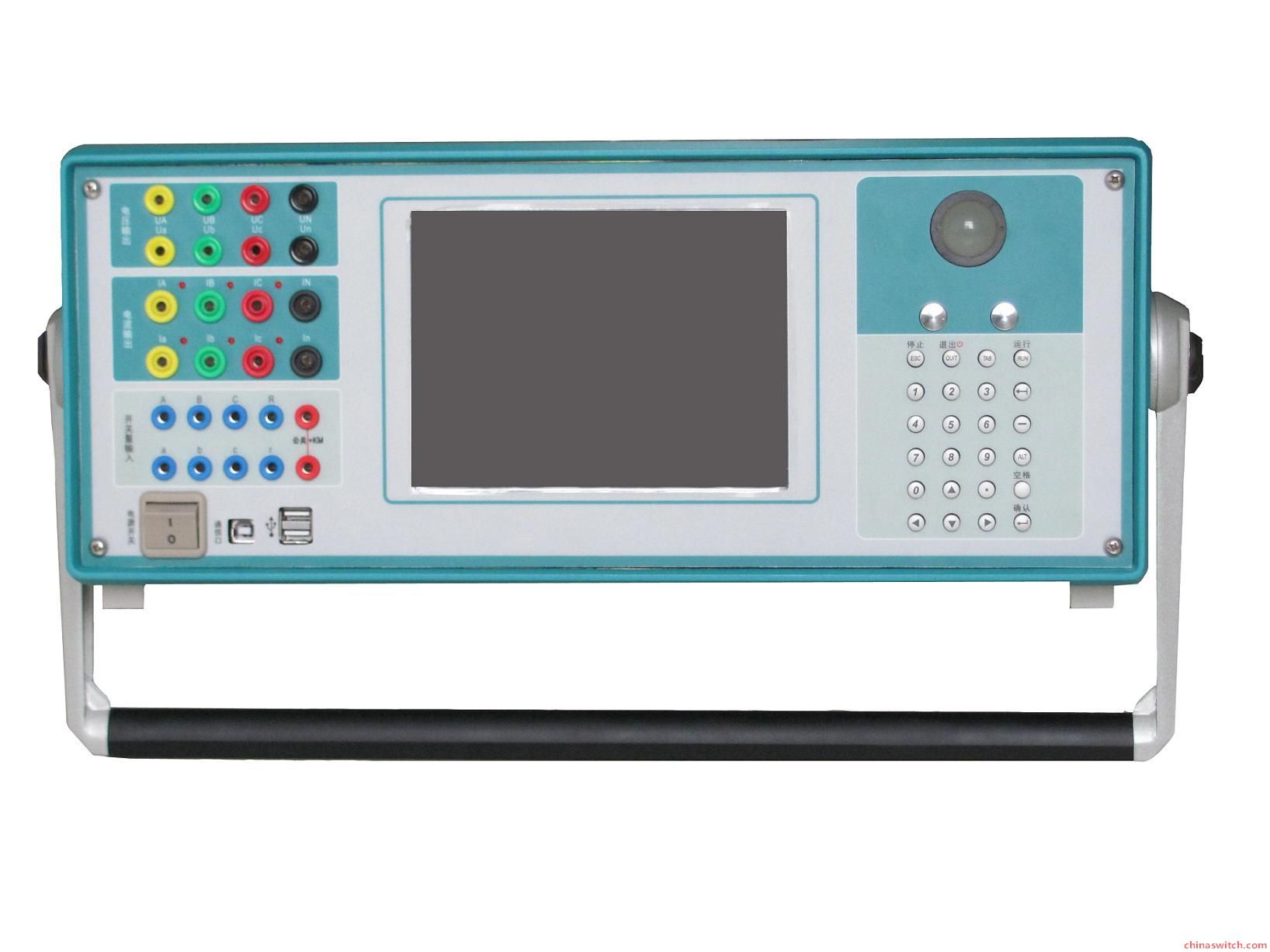

ZJJB-303T 继电保护测试仪
产品特性- 1、满足现场所有试验要求。本微机继电保护测试仪具有标准的四相电压,三相电流输出,电压125V/相,电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行 各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。
- 2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
- 3、经典的WindowsXP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。
- 4、本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。
- 5、配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
- 6、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的 质量,提高了测试仪的精度。
- 7、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。
- 8、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。
- 9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。
- 10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工 作电源的继电器或保护装置使用。
- 11、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。
技术参数交流电流源相电流输出(有效值) 0~40A/相,精度:0.5% 三相并联输出(有效值) 0~120A/三相同相位并联输出 相电流长期允许工作值(有效值) 10A 每相最大输出功率 420VA 三相并联电流最大输出功率 900VA 三并电流最大输出允许工作时间 10s 频率范围 0~1000Hz;精度:0.001Hz 谐波次数 2~20次;相位:0~360°;精度:0.1° 直流电流源
电流输出 0~±30A/相;精度:0.5% 交流电压源
相电压输出(有效值) 0~125V/相 精度:0.5% 线电压输出(有效值) 0~250V 相电压/线电压输出功率 75VA/100VA 频率范围 0~1000Hz;精度:0.001Hz 谐波次数 2~20次;相位:0~360°;精度:0.1° 直流电压源
相电压输出幅值 0~±150V;精度:0.5% 线电压输出幅值 0~±300V 相电压/线电压输出功率 90VA/180VA 开关量端子
开关量输入端子 8对 空接点 1~20mA,24V 装置内部有源输出 电位翻转 0~6VDC为低电平;15~250VDC为高电平 开关量输出端子 4对,空接点,遮断容量:110V/2A,220V/1A 时间测量范围
范围 1ms~9999s 测量精度 1ms 体积重量
体积 455×530×220mm3 重量 30Kg 电 源
AC220V 220V±10% 50Hz,10A -
